Liste du matériel nécessaire
Pour démarrer avec le tracking vous allez avoir besoin du matériel suivant :
- un kit de développement Decawave MDEK1001.
- des batteries lithium au format CR123 (rechargeables ou non) pour chaque tag,
- des alimentations USB (5V 0,5A) et des câbles micro USB (1m ou 2m de long) pour chaque anchor.

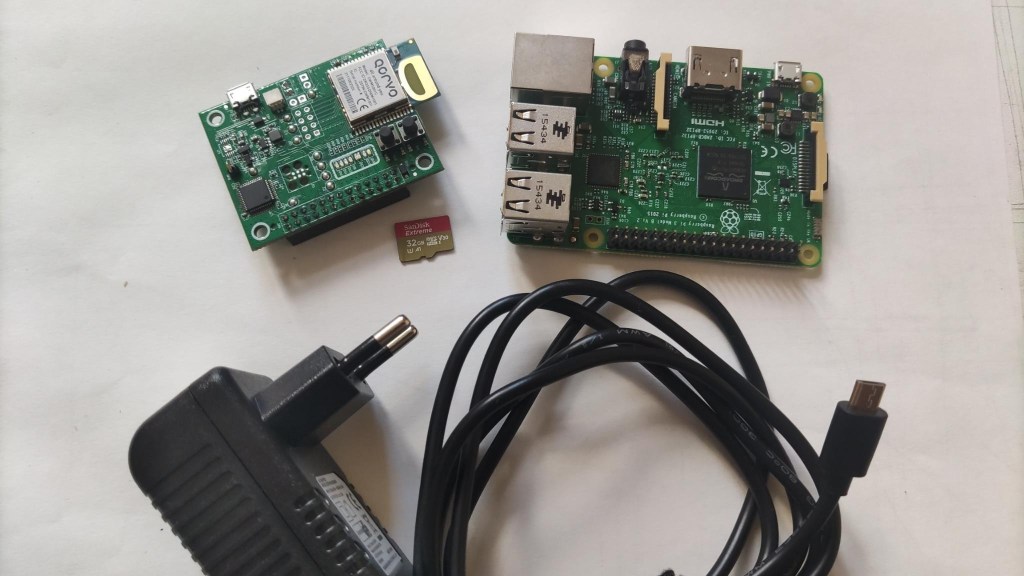

- un Raspberry Pi 3B avec son alimentation (5V 2A) et sa carte micro SD.
- un connecteur 2×13 Tiger Buy réf. 200-SSW11301FD (ou 2 lignes de 13) à souder sous la carte Decawave qui ira sur la Gateway.
Dans un second temps, si vous le souhaitez, vous pourrez opter pour une batterie Li-ion rechargeable plate (par exemple une EEBM 3,7V 250mA.h / ref. 502030), ajouter les composants prévus, mais non-présents sur les cartes Decawave pour la recharge de la batterie (un circuit intégré BQ24092 format MSOP-10 / résistances CMS format 0402 : 1k8 1% ; 2k7 ; 10k / LED CMS format 0603 rouge / connecteur JST PH-2AW embase coudée pour circuit imprimée).
Et vous pourrez fabriquer des boîtiers compacts en impression 3D pour les tags et d’autres avec des accroches pour les anchors ainsi que pour les Raspberry Pi avec les gateway/listeners montés dessus…
Vous trouverez toute la documentation sur la page du kit de développement sur le site de Qorvo.
Lien vers le projet Mouser avec les différents composants. Faites le tri en fonction de vos besoins et des disponibilités. Certains composants sont aussi disponibles sur Amazon ou AliExpress, là je vous laisse chercher…
Liste des logiciels nécessaires
Pour démarrer un ordinateur fonctionnant sous Windows et une tablette ou un téléphone Android sont recommandés.
- Sur la tablette Android installez l’application DRTLS. (archive)
- Récupérez l’image pour Raspberry Pi 3B.
- Récupérez le firmware de la puce Nordic dans le dossier \DWM1001_DWM1001-DEV_MDEK1001_Sources_and_Docs_v11\DWM1001\Factory_Firmware_Image du Software and documentation pack.
- Installez sur votre PC les applications suivantes : JLink de Segger, Rufus et Tera Term.
