Capacité des batteries
Decawave fourni une feuille de calcul (notice) pour estimer le temps de fonctionnement d’un Tag sur batterie en fonction de la capacité de celle-ci. Les informations générales sont sur ce document. (archive).
Les batteries ont différents connecteurs de chez Molex ou JST.
Il y a un emplacement prévu (J1) pour un connecteur avec un espacement de 2,56mm, un connecteur avec des pins fins et un espacement de 2mm peut s’y loger comme un JST PHR-02.
Le connecteur présent sur les cartes Decawave est un JST SR/SH.
Circuit de recharge embarqué

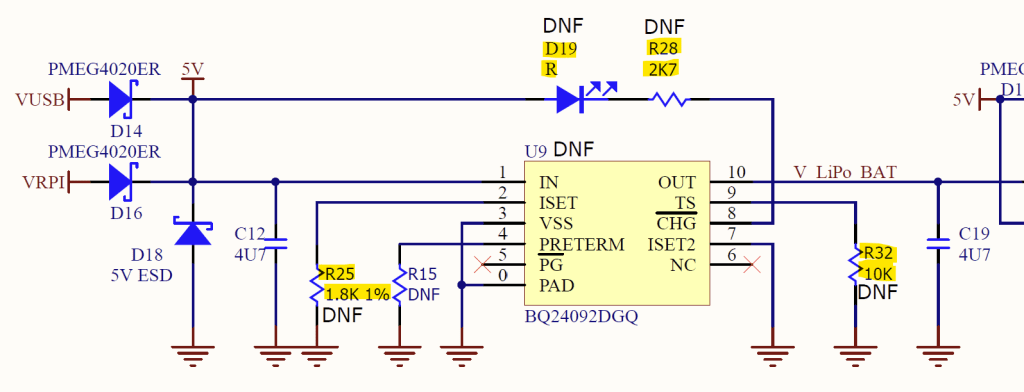

Il est possible de rajouter sur les cartes du kit d’évaluation Decawave les composants nécessaires à la charge de batteries Li-ion.
Les composants suivants ne sont pas présents sur les cartes du kit de développement lorsque vous vous le procurez à moins de recevoir un kit produit avant novembre 2021.
| U9 | Texas Instrument BQ24092DGQR | Gestion de batterie/pile Attention à bien orienter le composant. La marque sur le boîtier doit être en haut à gauche lorsqu’on regarde la carte avec la puce Decawave en haut. |
| R25 | CMS format 0402 1k8 tolérance 1% | |
| R28 | CMS format 0402 2k7 | |
| R32 | CMS format 0402 10k | |
| D19 | LED CMS format 0603 (rouge) | Témoin de charge. Notez le sens du triangle sur la sérigraphie de la carte et sous le composant. |
Il vous faudra un fer à souder de précision et du flux pour le circuit intégré. Je vous conseille d’aller voir quelques tutoriels sur la soudure de composants CMS.

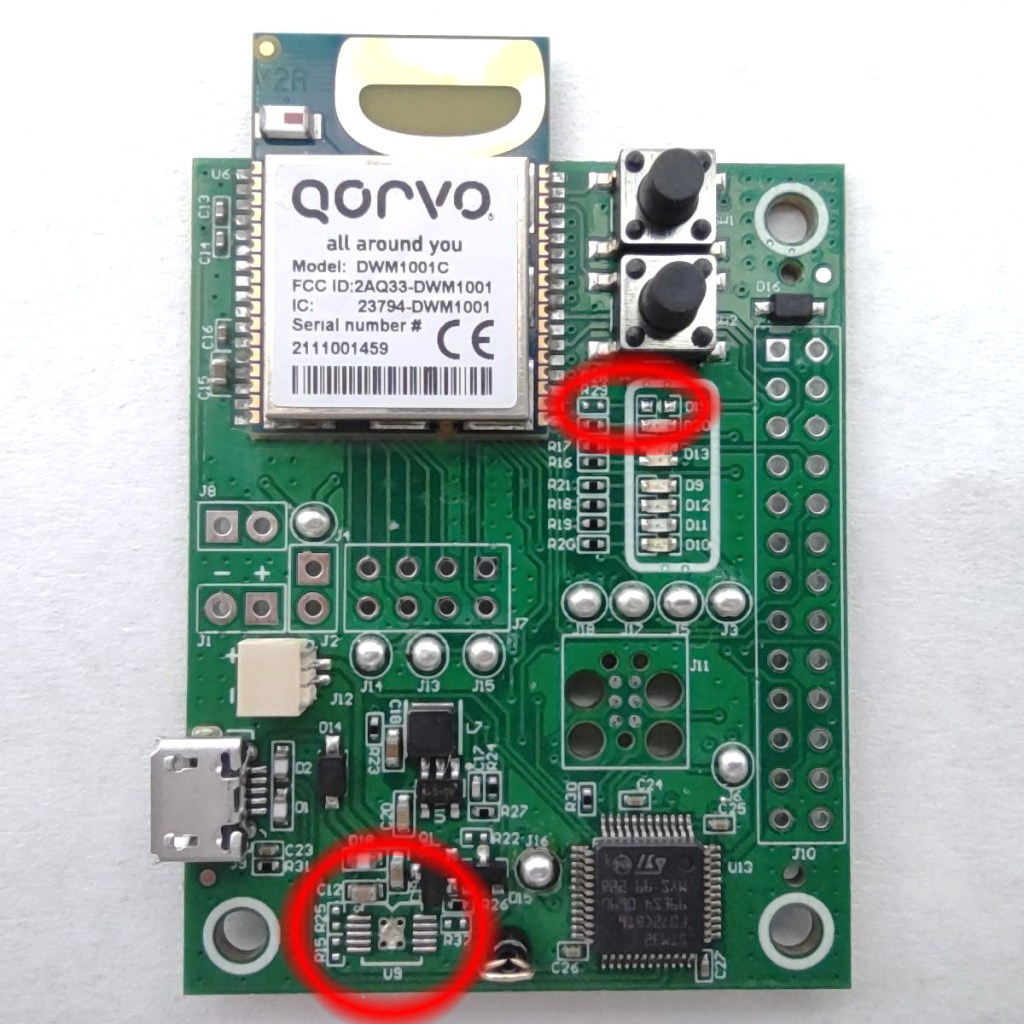

Les emplacements sur la cartes sont marqués sur l’image suivante :
